Nicht kompatible Verbindungen & MC4-Stecker

Warum „MC4-kompatibel“ nicht automatisch sicher ist – typische Fehler, Risiken (Hotspots/Brand) und wie man es richtig prüft.

Stand: 04.03.2026 · Kategorie: Wissen

Worum es wirklich geht

In PV-Anlagen entstehen Schäden selten „einfach so“. Einer der häufigsten, aber unterschätzten Auslöser sind DC-Steckverbindungen, die mechanisch zwar zusammenpassen, elektrisch und normativ aber nicht als Kombination freigegeben sind. Das Problem: Schon kleine Abweichungen bei Kontaktgeometrie, Federkraft, Materialpaarung oder Dichtung führen zu erhöhtem Übergangswiderstand – und damit zu Wärme.

„MC4“ vs. „MC4-kompatibel“

MC4 ist im Markt zu einem Gattungsbegriff geworden. Viele Stecker werden als „MC4-kompatibel“ verkauft. Das heißt aber nicht, dass du beliebige Hersteller mischen darfst. In der Praxis ist das Mischen oft der Startpunkt für:

  • fehlende oder unvollständige Verriegelung
  • Kontaktwiderstand durch unpassende Kontaktpaare
  • Schäden an Dichtungen (Feuchtigkeitseintrag, Korrosion)
  • Lichtbogenbildung bei Lasttrennung / schlechter Kontaktfläche

Warum ein kleiner Widerstand groß gefährlich wird

DC-Seite bedeutet: über viele Stunden hohe Ströme. Wenn der Übergangswiderstand einer Steckstelle steigt, steigt die Verlustleistung mit P = I²·R. Das endet häufig in:

  • lokaler Erwärmung (Thermografie auffällig)
  • Schmorspuren am Steckergehäuse
  • Kontaktfeder verliert Spannung → noch mehr Widerstand
  • bis hin zu Brandereignissen

Praxisbeispiel: Verschmorter MC4-Steckverbinder

Das folgende Beispiel zeigt eine typische Schadensentwicklung bei einer nicht kompatiblen Steckverbindung. Der erhöhte Übergangswiderstand führt zu lokaler Erwärmung, Materialschädigung und schließlich zum vollständigen Versagen des Steckverbinders.

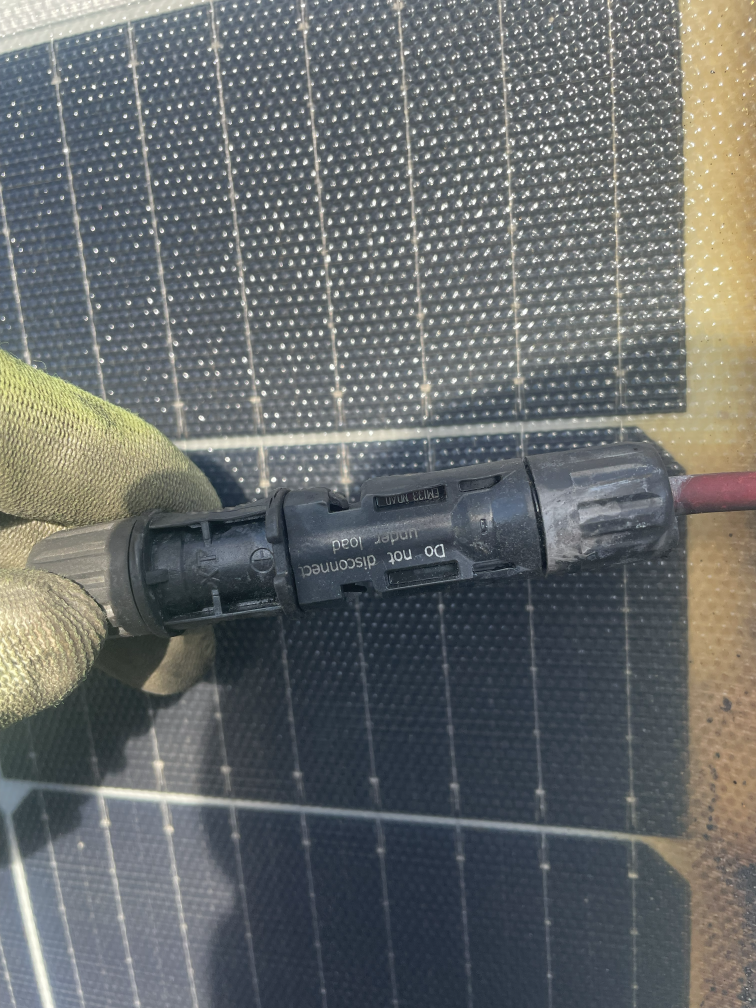

beginnende thermische Alterung MC4 Steckverbinder durch Kontaktwiderstand

Beginnende thermische Schädigung
Der Steckverbinder zeigt bereits Materialverformungen und erste thermische Schäden am Gehäuse.

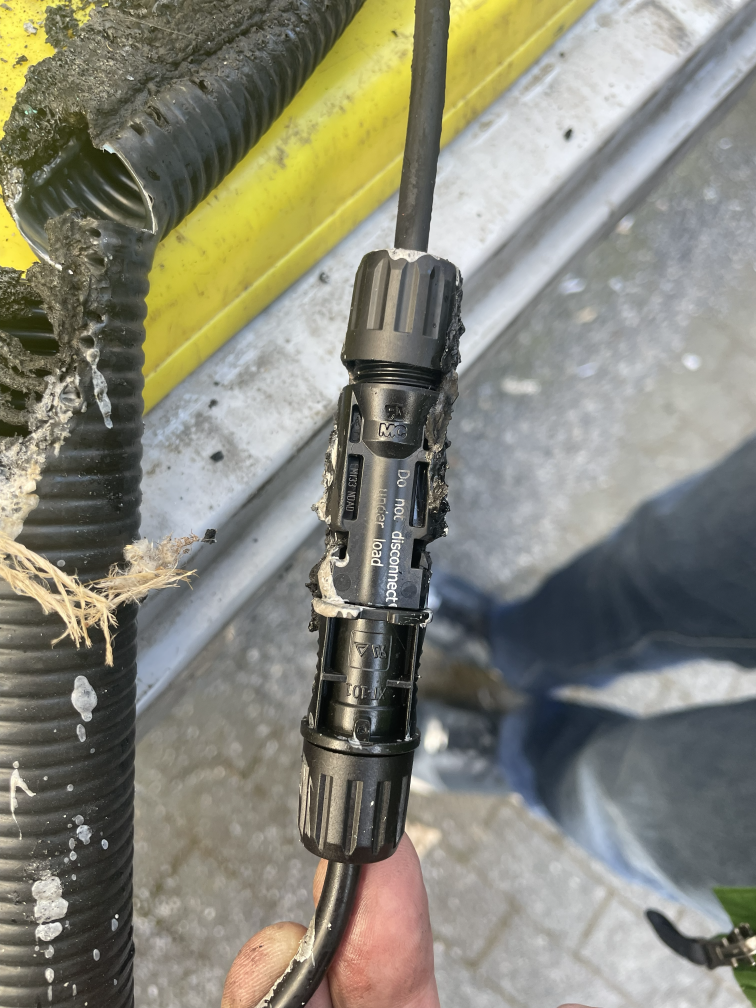

verschmorter MC4 Steckverbinder durch Kontaktwiderstand

Kontaktüberhitzung
Durch erhöhten Kontaktwiderstand entsteht starke lokale Erwärmung im Bereich der Kontaktfeder.

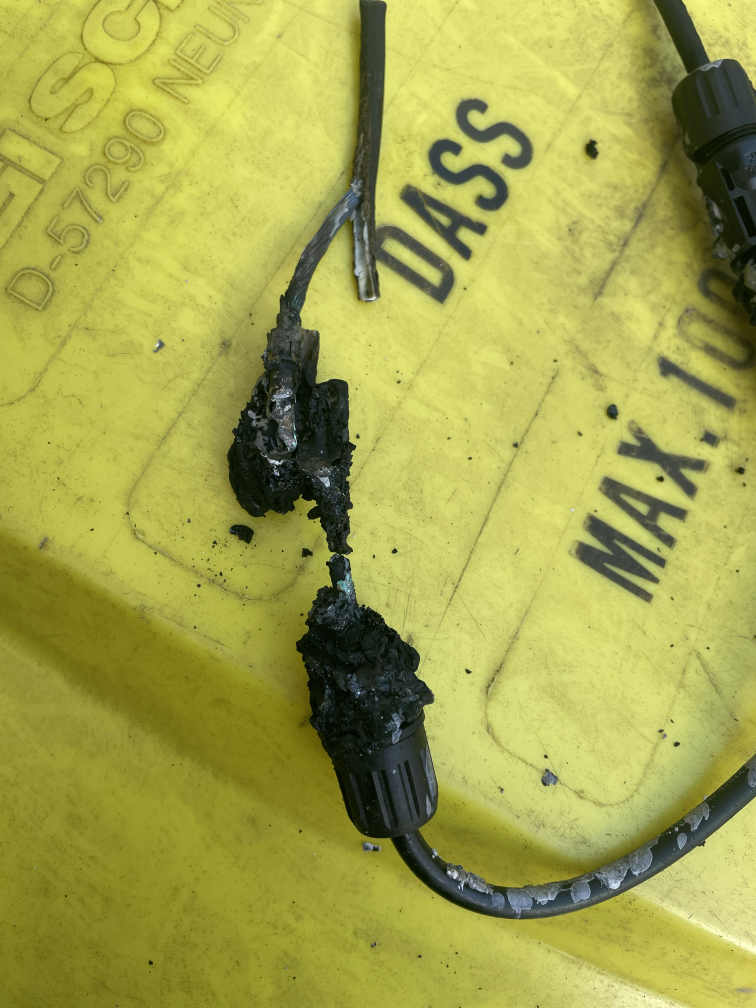

verbrannter MC4 Steckverbinder / Brandursache

Totalausfall des Steckers
Der Steckverbinder ist vollständig verschmort/verbrannt. Falsche Steckerpaarung löste DC-Brand aus.

Typische Ursachen aus Gutachterpraxis

  1. Hersteller-Mix (Steckergehäuse A, Kontaktstift B, Buchse C).
  2. Falsches Crimpen (falscher Einsatz, falsche Crimpzange, falscher Leiterquerschnitt, gequetschte Litzen).
  3. Leitungszug am Stecker (keine Zugentlastung, schlechte Kabelführung).
  4. Feuchtigkeit durch beschädigte O‑Ringe/Dichtungen oder nicht korrekt angezogene Überwurfmutter.
  5. Stecken unter Last bzw. Trennen unter Last – Lichtbogenrisiko.

Prüf-Checkliste (praxisnah)

1) Identifikation & Dokumentation

  • Hersteller/Typ/Serie der Steckergehäuse (Aufdrucke, Seriencodes, Fotos)
  • Gleiche Systeme pro String konsequent (nicht „Patchwork“)
  • Dokumentation in Stringplänen / Montageprotokollen

2) Mechanik

  • Verriegelung hör-/fühlbar eingerastet
  • Überwurfmutter korrekt angezogen, Dichtung intakt
  • Kein Zug/keine Biegespannung am Stecker (Kabelmanagement)

3) Elektrik

  • Stichproben auf Crimpqualität (je nach Zugang/Umfang)
  • Thermografie unter Last (Warmstellen finden)
  • Isolationsmessung und Plausibilisierung der Messprotokolle

Normen: was du mindestens auf dem Radar haben solltest

Für DC-Steckverbinder und PV-Installationen sind je nach Fall u.a. diese Regelwerke relevant:

  • IEC 62852 – DC-Steckverbinder für Photovoltaiksysteme
  • IEC 60364-7-712 / DIN VDE 0100-712 – PV-Stromversorgungssysteme in Gebäuden
  • IEC 62548 / DIN EN 62548 – Anforderungen an Design und Installation von PV‑Arrays

Wichtig: Normen ersetzen nicht die Herstellerfreigaben. Für die Steckverbinder gilt: sicher ist nur die freigegebene Kombination samt Werkzeug/Crimpkontakt.

FAQ

Darf ich „MC4-kompatible“ Stecker mischen?

Nein – zumindest nicht „blind“. Ohne dokumentierte Freigabe der Kombination ist das ein unnötiges Risiko. Im Zweifel: einheitliches System pro Anlage/String herstellen.

Wie finde ich kritische Steckstellen schnell?

Thermografie unter Last + gezielte Sichtprüfung (Verfärbungen, Schmorstellen, brüchige Dichtungen, nicht eingerastete Verriegelung) ist der schnellste Weg.

Was ist die häufigste handwerkliche Ursache?

Falsches Crimpen. Gerade bei Nacharbeiten/Erweiterungen werden falsche Einsätze oder nicht freigegebene Kontakte verwendet.

Du hast Verdacht auf Steckverbinder-Schaden?

Wenn du Fotos, Anlagendaten (Baujahr, WR, Stringplan) und Monitoringdaten hast, kann man in vielen Fällen schnell eingrenzen, ob ein Vor‑Ort‑Termin nötig ist.
